Ürün serisi

TeSys Deca

Ürün ya da bileşen tipi

Kontaktör

Ürün grubu

LC1D

kontaktör uygulaması

Direnç yükü

Motor kontrol

kullanım kategorisi

AC-1

AC-4

AC-3

AC-3e

Kutup tanımı

[Ue] nominal çalışma voltajı

Güç devresi: <= 690 V AC 25...400 Hz

Güç devresi: <= 300 V DC

[Ie] nominal çalışma akımı

18 A 60 °C) -de <= 440 V AC AC-3 için güç devresi

32 A 60 °C) -de <= 440 V AC AC-1 için güç devresi

18 A 60 °C) -de <= 440 V AC AC-3e için güç devresi

[Uc] control circuit voltage

220 V AC 50/60 Hz

Tamamlayıcı

motor gücü kW

4 kW -de 220...230 V AC 50/60 Hz (AC-3)

7,5 kW -de 380...400 V AC 50/60 Hz (AC-3)

9 kW -de 415...440 V AC 50/60 Hz (AC-3)

10 kW -de 500 V AC 50/60 Hz (AC-3)

10 kW -de 660...690 V AC 50/60 Hz (AC-3)

4 kW -de 400 V AC 50/60 Hz (AC-4)

4 kW -de 220...230 V AC 50/60 Hz (AC-3e)

7,5 kW -de 380...400 V AC 50/60 Hz (AC-3e)

9 kW -de 415...440 V AC 50/60 Hz (AC-3e)

10 kW -de 500 V AC 50/60 Hz (AC-3e)

10 kW -de 660...690 V AC 50/60 Hz (AC-3e)

motor gücü hp

1 hp -de 115 V AC 50/60 Hz için 1 faz motorlar

3 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar

5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar

5 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar

10 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar

15 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar

uyumluluk kodu

LC1D

kutup kontak düzenleme

3 NA

kontak uyumluluğu

koruyucu kapak

Ile

[Ith] klasik açık hava termik akımı

10 A -de <60 °C için sinyalleme devresi

32 A -de <60 °C için güç devresi

Irms nominal kapama kapasitesi

140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1

250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1

300 A -de 440 V için güç devresi 'e uygunIEC 60947

nominal kesme kapasitesi

300 A -de 440 V için güç devresi 'e uygunIEC 60947

[Icw] nominal kısa süreli dayanma akımı

145 A -de <40 °C - 10 s için güç devresi

240 A -de <40 °C - 1 sn için güç devresi

40 A -de <40 °C - 10 min için güç devresi

84 A -de <40 °C - 1 min için güç devresi

100 A - 1 sn için sinyalleme devresi

120 A - 500 ms için sinyalleme devresi

140 A - 100 ms için sinyalleme devresi

ilgili sigorta değeri

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1

50 A gG -de <= 690 V koordinasyon tip 1 için güç devresi

35 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

ortalama empedans

2,5 mOhm - Ith 32 A 50 Hz için güç devresi

kutup başına güç dağılımı

2,5 W AC-1

0,8 W AC-3

0,8 W AC-3e

[Ui] nominal yalıtım voltajı

Güç devresi: 690 V 'e uygunIEC 60947-4-1

Güç devresi: 600 V CSA sertifikali

Güç devresi: 600 V UL sertifikali

Sinyalleme devresi: 690 V 'e uygunIEC 60947-1

Sinyalleme devresi: 600 V CSA sertifikali

Sinyalleme devresi: 600 V UL sertifikali

aşırı gerilim kategorisi

III

kirletme derecesi

[Uimp] nominal darbe dayanım voltajı

6 kV 'e uygunIEC 60947

güvenlik güvenilirlik düzeyi

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1

B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

Mekanik dayanıklılık

15 Mcycles

elektrik dayanıklılığı

1,65 Mcycles 18 A AC-3 Ue'de <= 440 V

1 Mcycles 32 A AC-1 Ue'de <= 440 V

1,65 Mcycles 18 A AC-3e Ue'de <= 440 V

kontrol devresi tipi

AC -de 50/60 Hz standart

bobin teknolojisi

Yerleşik süpresör modülü olmadan

kontrol devresi gerilim limitleri

0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz

0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz

0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz

1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz

VA cinsinden kalkış gücü

70 VA 60 Hz 0,75 20 °C)

70 VA 50 Hz 0,75 20 °C)

VA cinsinden tutma güç tüketimi

7,5 VA 60 Hz 0,3 20 °C)

7 VA 50 Hz 0,3 20 °C)

ısı dağılımı

2…3 W -de 50/60 Hz

çalışma süresi

12...22 msn kapama

4...19 msn açma

maximum operating rate

3600 cyc/h -de <60 °C

bağlantılar - terminaller

Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz

Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz

Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu

Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu

Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz

Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz

Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz

Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz

Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: esnek Kablo uçlu

Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu

Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz

Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz

sıkma torku

Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm

Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2

Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm

Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2

Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

yardımcı kontak düzenleme

1 NA + 1 NK

yardımcı kontak tipi

Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1

tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

sinyalleme devre frekansı

25...400 Hz

minimum anahtarlama gerilimi

17 V için sinyalleme devresi

minimum anahtarlama akımı

5 mA için sinyalleme devresi

yalıtım direnci

> 10 MOhm için sinyalleme devresi

çakışmama süresi

1,5 ms enerji kesmede NK ve NA kontağı arasında

1,5 ms enerjilemede NK ve NA kontağı arasında

montaj desteği

Plaka

Ray

Ortam

standartlar

CSA C22.2 No 14

EN 60947-4-1

EN 60947-5-1

IEC 60947-4-1

IEC 60947-5-1

UL 508

IEC 60335-1

Ürün sertifikaları

GOST

RINA

CCC

DNV

CSA

LROS (Lloyds register of shipping)

UKCA

IP koruma derecesi

IP20 ön yüz 'e uygunIEC 60529

koruyucu bakım

TH 'e uygunIEC 60068-2-30

iklimsel dayanım

'E uygunIACS E10 nemli sıcağa maruz kalma

'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma

cihazın çevresindeki izin verilebilir ortam hava sıcaklığı

-40…60 °C

60…70 °C değer kaybı ile

çalışma yüksekliği

0...3000 m

yangına dayanıklılık

850 °C 'e uygunIEC 60695-2-1

alev geciktirici

V1 'e uygunUL 94

mekanik dayanıklılık

Titreşimler kontaktör açık (2 Gn, 5...300 Hz)

Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)

Şoklar kontaktör açık (11 msn için 10 Gn)

Şoklar kontaktör kapalı (11 msn için 15 Gn)

yükseklik

77 mm

Genişlik

45 mm

derinlik

86 mm

Ürün ağırlığı

0,33 kg

Paketleme üniteleri

Unit Type of Package 1

PCE

Number of Units in Package 1

Package 1 Height

5,0 cm

Package 1 Width

9,2 cm

Package 1 Length

11,2 cm

Package 1 Weight

352,0 g

Unit Type of Package 2

S02

Number of Units in Package 2

Package 2 Height

15,0 cm

Package 2 Width

30,0 cm

Package 2 Length

40,0 cm

Package 2 Weight

7,338 kg

Unit Type of Package 3

P06

Number of Units in Package 3

320

Package 3 Height

75,0 cm

Package 3 Width

60,0 cm

Package 3 Length

80,0 cm

Package 3 Weight

124,976 kg

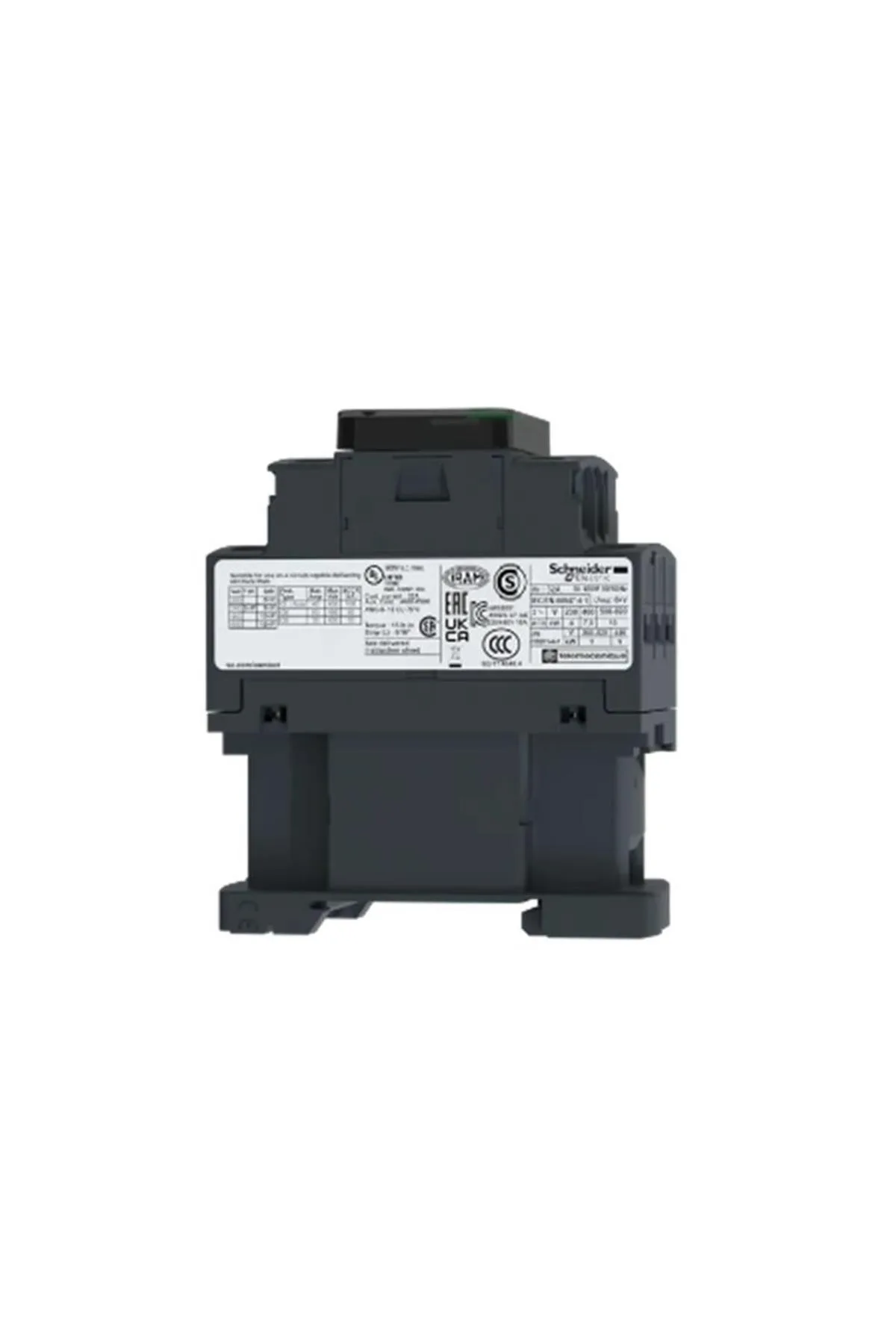

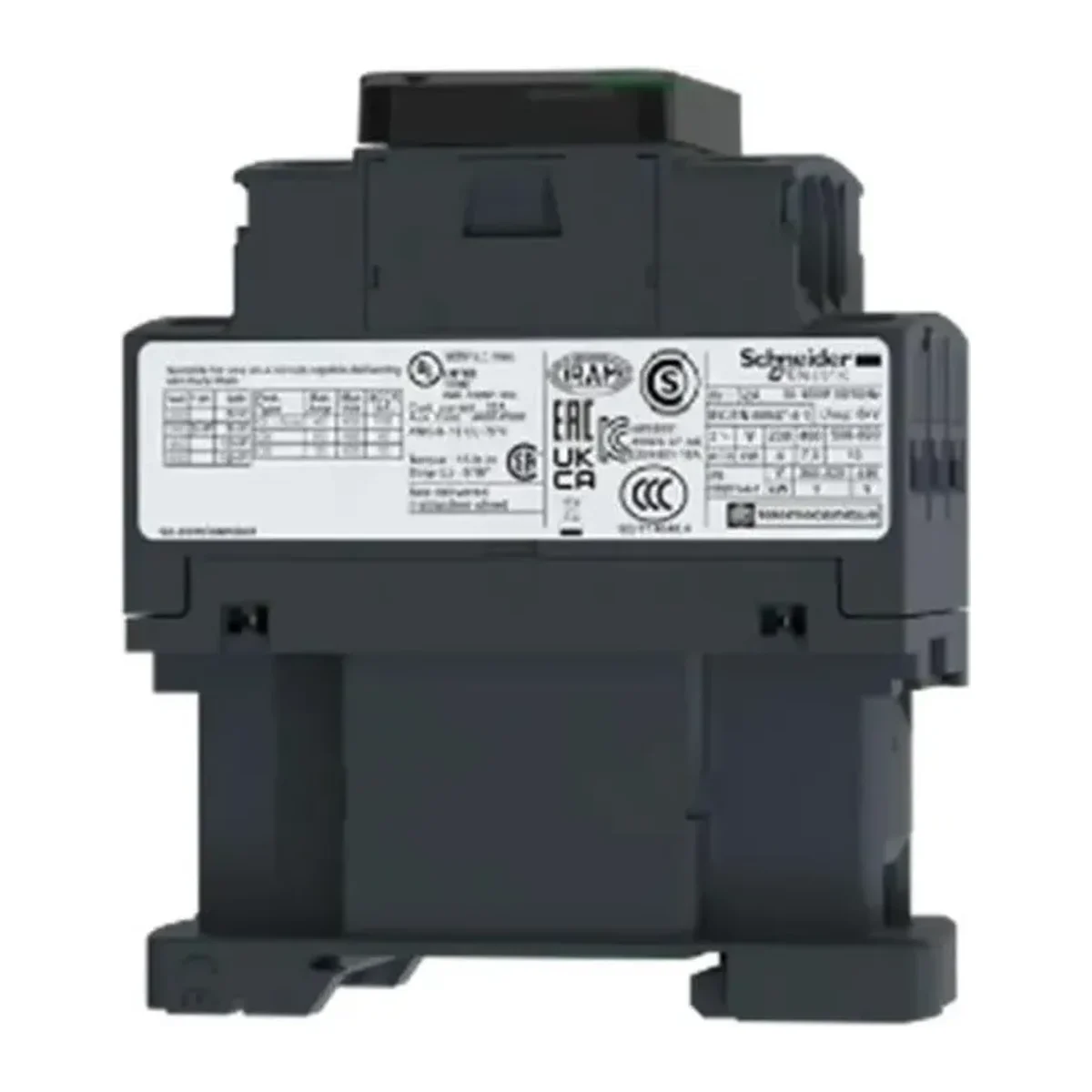

Lc1d18m7 Tesys D Kontaktör - 3p(3 Na) - Ac-3 - <= 440 V 18 A - 220 V Ac Bobin
